  普通铜镀镍电缆固定头

发布时间:2015-3-15 23:33:05 来源: 阅读次数:

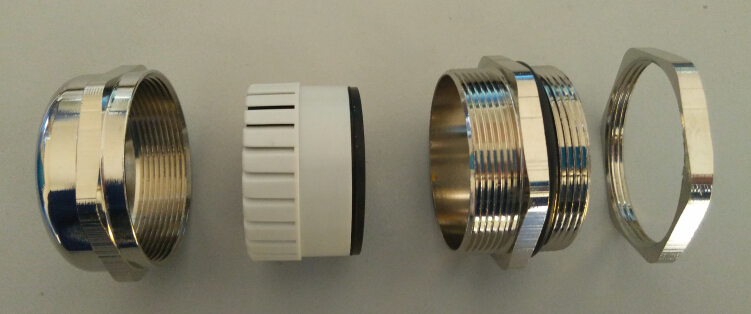

  1. 普通铜镀镍电缆固定头
  2. 普通铜镀镍电缆固定头
  3. 产品详细介绍
  4. 螺牙规格:公制牙(Metric)德制牙(PG),英制牙G,美制牙(NPT)
    产品材质:A、C、F部分均采用优良黄铜镀镍制成,D部分采用尼龙制成。B、E部分采用丁晴橡胶(NBR)制成。
    产品认证:欧洲CE认证、欧洲环保SGS认证、美国UL认证。
    防护等级:在规定的卡口范围内,并使用O型密封圈旋紧迫紧头,达到IP68.
    颜色种类:A、C、F部位为金属色。E为灰色,B、D为黑色。
    工作温度:静态:-40℃到100℃,短时间达120℃。动态:-20℃到80℃,短时间达100℃
    产品特性:特殊夹紧爪与夹紧圈凹凸相扣之设计,配合迫紧头装配省时便利,夹紧电缆范围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂。
    更多选择:可根据客户实际需要,特别定制。需要订购时来电咨询。
  5. 螺牙规格(公制螺纹) 适用电缆外径范围 mm 螺纹外径 螺纹长度 扳手径 螺纹间距
    C1 mm C2 mm A & F mm mm pcs
    M8 M8S-04 2.0-4.2 8 6 11.0/11.0 1.25 200
    M8S-06 3.0-6.0 8 6 11.0/11.0 1.25
    M10 M10S-06 3.0-6.0 10 6 12.0/14 1.5
    M12 M12S-06 3.0-6.5 12 7 14/14 1.5
    M12S-08 3.5-8.0 12 8 14/18 1.5 100
    M14 M14S-08 4.0-8.0 14 7 18/18 1.5
    M16 M16S-08 3.5-8.0 16 8 18/18 1.5
    M16S-10 5.0-10 16 8 18/20 1.5
    M18 M18S-10 4.5-10 18 8 20/20 1.5
    M20 M20S-10 5.0-10 20 9 22/20 1.5
    M20S-12 6.5-12 20 9 22/22 1.5
    M20S-14 9.0-14 20 9 22/24 1.5 50
    M22 M22S-14 9.8-14 22 9 24/24 1.5
    M24 M24S-14 9.8-14 24 10 24/24 1.5
    M25 M25S-14 10.0-14 25 10 28/24 1.5
    M25S-16 11.8-16 25 10 28/28 1.5
    M25S-18 13-18  25 10 28/30 1.5
    M27 M27S-18 10.0-18 27 10.8 30/30 2
    M30 M30S-18 13-18 30 11 32/32 2 20
    M30S-20 14-20 30 11 32/32 2
    M32 M32S-22 17-22 32 11 36/36 1.5
    M33 M33S-22 15-22 33 11 36/36 2
    M36 M36S-25 18-25 36 12 40/40 2
    M40 M40S-28 22-28 40 12.5 42/42 1.5 10
    M42 M42S-28 22-27.8 42 12.5 45/42 2 5
    M48 M48S-32 25-32 47.7 13 52/52 2
    M50 M50S-38 28-38 49.7 13 54/54 1.5
    M63 M63S-44 34-44 62.6 14 70/70 1.5
    M64 M64S-44 37-44 64 15 70/70 2
    M72 M72S-52 42-52 72 15 85/88 2
    M76 M76S-55 44-55 76 15 85/88 2
    M80 M80S-60 55-60 80 15 85/88 2
    M88 M88S-70 65-70 88 20 102/106 2
  6. 螺牙标准 螺牙规格 适用电缆外径范围mm 螺纹外径 螺纹长度 扳手径
    C1 mm C2 mm A & F mm pcs
    PG PG7 PG7S-06 3.0-6.2 12.2 7 14/14 200
    PG9 PG9S-08 3.5-8 15 8 18/18 100
    PG11 PG11S-10 4.0-10 18.1 8 20/20
    PG13.5 PG13.5S-12 7.0-12 20.2 9 23/22
    PG16 PG16S-14 8.5-14 22.4 9 24/24 50
    PG21 PG21S-18 10.5-18 28 10 30/30
    PG29 PG29S-25 18-25.8 36.7 12 40/40 20
    PG36 PG36S-32 22-32.5 46.7 13 52/52 10
    PG42 PG42S-38 26-38 53.7 13.5 58/58
    PG48 PG48S-44 32-44 59 14 64/64
    NPT NPT 3/8 NPT3/8S-08 4.0-8.0 16.5 7 F:18 100
    NPT 1/2 NPT1/2S-12 6.0-12 21.3 8 F:22
    NPT3/4 NPT3/4S-18 11.0-18 26.6 10 F:30
    NPT 1 NPT1S-22 15-22 33.4 11 F:36 20
    NPT 1-1/4 NPT1-1/4S-28 22-28 42.1 12 F:48
    NPT 1-1/2 NPT1-1/2S-32 26-32 47.8 13 F:52 10
    NPT 2 NPT2S-44 37-44 59.6 14 F:64
    G G 1/4 G1/4S-06 2.0-6.0 13.2 6 17/14 100
    G 3/8 G3/8S-08 3.0-8.0 16.5 7 18/18
    G 1/2 G1/2S-12 6.0-12.0 21.3 8 23/22
    G 3/4 G3/4S-18 11.0-18 26.6 11 30/30 20
    G 1 G1S-22 15-22 33.4 11 36/36
    G 1-1/4 G1-1/4S-28 22-28 42.1 12 48/48 10
    G 1-1/2 G1-1/2S-32 26-32 47.8 13 , 52/52
    G 2 G2S-44 37-44 59.6 14 64/64
