EMC电缆锁紧头cable gland

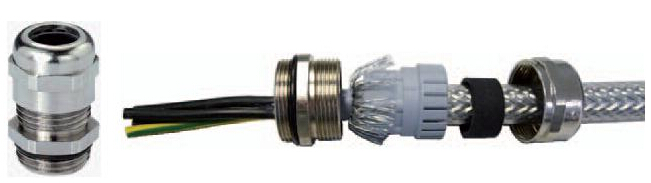

一、安装示意结构图
二、实物安装示意图
三、产品详细说明
1.使用说明
EMC cable glands 电缆锁紧头，使用CR品牌EMC电缆锁紧头的连接
Shielding of hybrid cables 混合电缆的屏蔽连接
Each shield of a hybrid cable must be connected on both ends混合电缆的每一个屏蔽都必须在电缆两侧连接

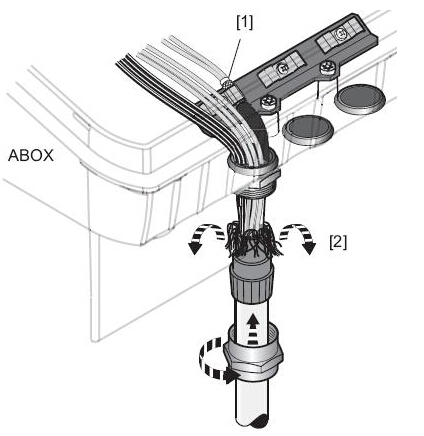

Connecting the 2nd braided shield of a hybrid cable to the shield plate.
连接屏蔽电缆的内部屏蔽层到屏蔽板上。
[1] Inner shield 内部屏蔽
[2] Outer shield 外部屏蔽
If there is no shield clamp for another braided shield of a hybrid cable, you must connect all braided shields to the EMC cable gland together.
如果设备没有屏蔽夹，用于混合电缆的内部屏蔽层，用户必须将所有的屏蔽层连接到电缆锁头上
|
