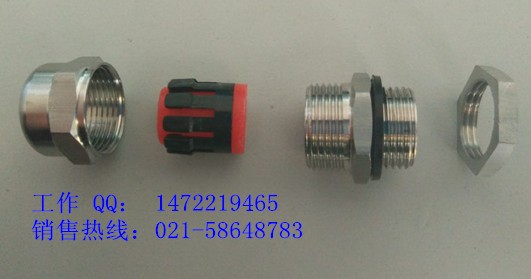

防爆电缆密封接头——防爆电缆夹紧接头
一、适用范围:
防爆电缆密封接头(防爆电缆夹紧接头)可用于石油开采、钻井平台、炼油厂、化工厂房、库房等易燃易爆场所作铠装电缆的夹紧和密封之用。
1、适用于爆炸性气体混合物温度组别:T1-T6;
2、适用于爆炸性气体混合物危险场所:1区、2区;
3、适用于爆炸性气体混和物危险类别:IIA、IIB、IIC。
二、防爆电缆密封接头(防爆电缆夹紧接头)产品特性:
1、本系列产品选用黄铜或不锈钢经数控机床精加工而成,黄铜表面可根据客户要求进行镀镍处理;
2、常用规格为英制管螺纹,也可根据客户要求定制公制螺纹和NPT螺纹;
3、有特殊要求的请另外详细注明。
三、防爆电缆密封接头(防爆电缆夹紧接头)的尺寸及电缆适用范围:
型号规格 |
进线电缆直径 |
出线电缆直径 |
螺纹长度 |
总长度 |
DQM-VIII-G1/2 |
9-15 |
6-11 |
15 |
90 |
DQM-VIII-G3/4 |
15-23 |
11-16 |
19 |
90 |
DQM-VIII-G1 |
18-28 |
15-22 |
19 |
100 |
DQM-VIII-G1.2 |
26-32 |
18-25 |
19 |
108 |
DQM-VIII-G1.5 |
33-42 |
25-32 |
19 |
116 |
DQM-VIII-G2 |
43-52 |
35-40 |
19 |
125 |
DQM-VIII-G2.5 |
48-75 |
30-50 |
19 |
164 |
DQM-VIII-G3 |
55-86 |
40-56 |
19 |
180 |
DQM-VIII-G4 |
60-100 |
50-80 |
19 |
185 |
常规默认为黄铜材质(不镀镍);
