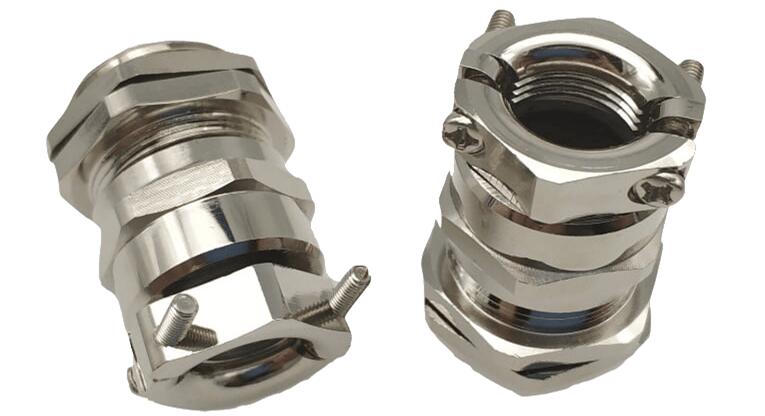

双锁紧防爆格兰头
符合标准:GB3836.1 、 GB3836.2 材质:不锈钢、黄铜、黄铜镀镍(化学镀) 持续工作温度:-40° to +100°或 -70° to +200° 适用电缆类型:非铠装、编织铠装电缆 密封方法:位移式密封 密封区域:对电缆的外护套进防水密封作用 可选附件:转接头、接地片、密封圈、螺母、菊花垫片、护套
双锁紧防爆格兰头可用于户内、户外,1区、2区、21区和22区危险区域,适用非铠装电缆和编织铠装电缆,同时在电缆外护层上提供防爆密封和防水防尘密封。电缆悬空超过300mm时,使用双锁紧防爆格兰头,保证更高的抗拉性能,夹紧部件的喇叭口设计可保护电缆因高度弯曲造成损伤折断的危险。
佐观订货编号 |
M公制牙 AG |
PG德制牙 AG |
适用电缆 外径范围ΦC |
螺纹长度GL |
扳手尺寸SW |
开孔尺寸 |
HSM-SSJ-6.5-M12 |
M12*1.5 |
PG7 |
3-6.5 |
6 |
14 |
12 |
HSM-SSJ-8-M16 |
M16*1.5 |
PG9 |
4-8 |
6.5 |
18 |
16 |
HSM-SSJ-10-M18 |
M18*1.5 |
PG11 |
5-10 |
6.5 |
20 |
18 |
HSM-SSJ-12-M20 |
M20*1.5 |
PG13.5 |
6-12 |
8 |
22 |
20 |
HSM-SSJ-14-M22 |
M22*1.5 |
PG16 |
10-14 |
8 |
24 |
22 |
HSM-SSJ-14-M25 |
M25*1.5 |
PG19 |
10-14 |
8 |
24 |
25 |
HSM-SSJ-18-M25 |
M25*1.5 |
|
13-18 |
8 |
30 |
25 |
HSM-SSJ-18-M27 |
M27*1.5(2) |
|
13-18 |
9 |
30 |
27 |
HSM-SSJ-18-M28 |
M28*1.5(2) |
PG21 |
13-18 |
9 |
30 |
28 |
HSM-SSJ-22-M32 |
M32*1.5(2) |
PG25 |
15-22 |
9 |
35 |
32 |
HSM-SSJ-25-M37 |
M37*1.5(2) |
PG29 |
18-25 |
12 |
40 |
37 |
HSM-SSJ-25-M40 |
M40*1.5(2) |
|
18-25 |
12 |
45 |
40 |
HSM-SSJ-30-M40 |
M40*1.5(2) |
|
22-30 |
12 |
45 |
40 |
HSM-SSJ-33-M47 |
M47*1.5(2) |
PG36 |
25-33 |
12 |
50 |
47 |
HSM-SSJ-38-M50 |
M50*1.5(2) |
|
32-38 |
12 |
57 |
50 |
HSM-SSJ-38-M54 |
M54*1.5(2) |
PG42 |
32-38 |
12 |
57 |
54 |
HSM-SSJ-44-M63 |
M63*1.5(2) |
|
37-44 |
12 |
65 |
63 |
HSM-SSJ-44-M64 |
M64*1.5(2) |
|
37-44 |
12 |
65 |
64 |
其它规格咨询客服、规格可灵活变动 | |
