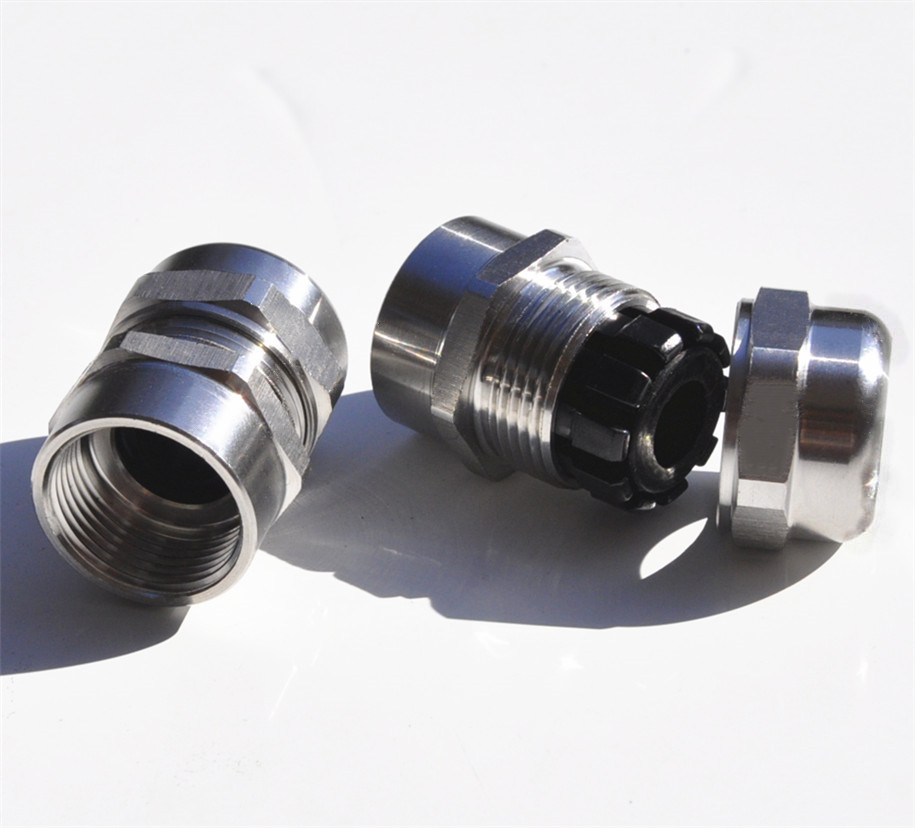

内螺纹电缆格兰头技术参数
符合标准:GB3836.1 、 GB3836.2
材质:304ss,316,316L不锈钢、黄铜、黄铜镀镍(化学镀)
持续工作温度:-40° to +100°或 -70° to +200(硅胶)°
适用电缆类型:非铠装电缆
密封方法:位移式密封
密封区域:对电缆的外护套进防水密封作用
可选附件:转接头、接地片、密封圈、螺母、菊花垫片、护套
内螺纹电缆格兰头可用于户内、户外,1区、2区、21区和22区危险区域,适用非铠装电缆,同时在电缆外护层上提供防爆密封和防水防尘密封。
螺纹规格 |
佐观厂家编号 |
适用电缆 外径范围 |
螺纹外径C1 (开孔尺寸) |
螺纹长度 C2 |
最大对角 |
扳手尺寸 |
M6*1.0 |
HSMS.N-FT03-M6-SS |
2-3 |
6 |
6 |
11.4 |
10/10 |
M8*1.0 |
HSMS.N-FT04-M8-SS |
2-4 |
8 |
6 |
13.6 |
12/12 |
M10*1.0 |
HSMS.N-FT6.5-M10-SS |
3-6.5 |
10 |
6 |
15.9 |
14/14 |
M12*1.5 |
HSMS.N-FT08-M12-SS |
4-8 |
12 |
8 |
19.6 |
17/18 |
M14*1.5 |
HSMS.N-FT08-M14-SS |
4-8 |
14 |
8 |
19.6 |
17/18 |
M16*1.5 |
HSMS.N-FT10-M16-SS |
5-10 |
16 |
9 |
24.3 |
20/22 |
M18*1.5 |
HSMS.N-FT10-M18-SS |
5-10 |
18 |
9 |
24.3 |
20/22 |
M20*1.5A |
HSMS.N-FT10-M20-SS |
5-10 |
20 |
10 |
26.3 |
22/24 |
M20*1.5B |
HSMS.N-FT12-M20-SS |
6-12 |
20 |
10 |
26.3 |
22/24 |
M20*1.5C |
HSMS.N-FT14-M20-SS |
10-14 |
20 |
10 |
26.3 |
24/26 |
M22*1.5 |
HSMS.N-FT14-M22-SS |
10-14 |
22 |
10 |
28.9 |
24/26 |
M24*1.5 |
HSMS.N-FT14-M24-SS |
10-14 |
24 |
12 |
31.8 |
26/28 |
M25*1.5 |
HSMS.N-FT18-M25-SS |
13-18 |
25 |
12 |
35.4 |
30/32 |
M27*1.5(2.0) |
HSMS.N-FT18-M27-SS |
13-18 |
27 |
12 |
35.4 |
32/32 |
M30*1.5(2.0) |
HSMS.N-FT18-M30-SS |
13-18 |
30 |
12 |
37.6 |
32/34 |
M32*1.5A |
HSMS.N-FT23-M32-SS |
16-23 |
32 |
12 |
44.5 |
38/40 |
M32*1.5B |
HSMS.N-FT25-M32-SS |
17-25 |
32 |
12 |
44.5 |
38/40 |
M33*2.0 |
HSMS.N-FT25-M33-SS |
17-25 |
33 |
12 |
44.5 |
38/40 |
M36*1.5(2.0) |
HSMS.N-FT25-M36-SS |
17-25 |
36 |
14 |
44.5 |
40/40 |
M40*1.5 |
HSMS.N-FT32-M40-SS |
24-32 |
40 |
15 |
55.3 |
48/50 |
M42*1.5 |
HSMS.N-FT32-M42-SS |
24-32 |
42 |
15 |
55.3 |
48/50 |
M48*1.5(2.0)A |
HSMS.N-FT32-M48-SS |
24-32 |
48 |
15 |
55.3 |
50/52 |
M48*1.5(2.0)B |
HSMS.N-FT38-M48-SS |
31-38 |
48 |
15 |
55.3 |
50/52 |
M50*1.5 |
HSMS.N-FT38-M50-SS |
31-38 |
50 |
15 |
65.2 |
58/60 |
M56*2.0 |
HSMS.N-FT38-M56-SS |
31-38 |
56 |
15 |
65.2 |
60/60 |
M60*2.0 |
HSMS.N-FT44-M60-SS |
37-44 |
60 |
15 |
77.3 |
65/65 |
M63*1.5A |
HSMS.N-FT44-M63-SS |
37-44 |
63 |
15 |
77.3 |
65/70 |
M63*1.5B |
HSMS.N-FT54-M63-SS |
45-54 |
63 |
15 |
83 |
70/75 |
M68*1.5 |
HSMS.N-FT54-M68-SS |
45-54 |
68 |
15 |
83 |
75/75 |
M72*1.5A |
HSMS.N-FT54-M72-SS |
45-54 |
72 |
16 |
88 |
75/80 |
螺纹规格 |
佐观厂家编号 |
适用电缆 外径范围 |
螺纹外径C1 (开孔尺寸) |
螺纹长度 C2 |
最大对角 |
扳手尺寸 |
G1/8 |
HSMS.N-FT06-G1/8-SS |
3-6.5 |
10 |
6 |
15.9 |
14/14 |
G1/4 |
HSMS.N-FT08-G1/4-SS |
4-8 |
13.5 |
8 |
19.6 |
18/17 |
G3/8 |
HSMS.N-FT10-G3/8-SS |
5-10 |
17 |
9 |
24.3 |
20/22 |
G1/2A |
HSMS.N-FT12-G1/2-SS |
6-12 |
21.5 |
10 |
28.9 |
26/24 |
G1/2B |
HSMS.N-FT14-G1/2-SS |
10-14 |
21.5 |
10 |
28.9 |
26/26 |
G3/4 |
HSMS.N-FT18-G3/4-SS |
13-18 |
27 |
12 |
35.4 |
30/32 |
G1 |
HSMS.N-FT25-G1-SS |
17-25 |
33.5 |
14 |
44.5 |
38/40 |
G1-1/4 |
HSMS.N-FT32-G1-1/4-SS |
24-32 |
42.5 |
15 |
55.3 |
48/50 |
G1-1/2A |
HSMS.N-FT32-G1-1/2-SS |
24-32 |
48 |
15 |
57.5 |
50/52 |
G1-1/2B |
HSMS.N-FT38-G1-1/2-SS |
31-38 |
48 |
15 |
57.5 |
50/52 |
G2 |
HSMS.N-FT44-G2-SS |
37-44 |
60 |
16 |
83 |
70/65 |
G2-1/2A |
HSMS.N-FT54-G2-1/2-SS |
45-54 |
75 |
16 |
94.5 |
75/85 |
螺纹规格 |
佐观厂家编号 |
适用电缆 外径范围 |
螺纹外径C1 (开孔尺寸) |
螺纹长度 C2 |
最大对角 |
扳手尺寸 |
NPT1/8 |
HSMS.N-FT06-NPT1/8-SS |
3-6.5 |
10 |
6 |
15.9 |
14/14 |
NPT1/4 |
HSMS.N-FT08-NPT1/4-SS |
4-8 |
13.5 |
8 |
19.6 |
18/17 |
NPT3/8 |
HSMS.N-FT10-NPT3/8-SS |
5-10 |
17 |
9 |
24.3 |
20/22 |
NPT1/2A |
HSMS.N-FT12-NPT1/2-SS |
6-12 |
21.5 |
10 |
28.9 |
26/24 |
NPT1/2B |
HSMS.N-FT14-NPT1/2-SS |
10-14 |
21.5 |
10 |
28.9 |
26/26 |
NPT3/4 |
HSMS.N-FT18-NPT3/4-SS |
13-18 |
27 |
12 |
35.4 |
30/32 |
NPT1 |
HSMS.N-FT25-NPT1-SS |
17-25 |
33.5 |
14 |
44.5 |
38/40 |
NPT1-1/4 |
HSMS.N-FT32-NPT1-1/4-SS |
24-32 |
42.5 |
15 |
55.3 |
48/50 |
NPT1-1/2A |
HSMS.N-FT32-NPT1-1/2-SS |
24-32 |
48 |
15 |
57.5 |
50/52 |
NPT1-1/2B |
HSMS.N-FT38-NPT1-1/2-SS |
31-38 |
48 |
15 |
57.5 |
50/52 |
NPT2 |
HSMS.N-FT44-NPT2-SS |
37-44 |
60 |
16 |
83 |
70/65 |
NPT2-1/2A |
HSMS.N-FT54-NPT2-1/2-SS |
45-54 |
75 |
16 |
94.5 |
75/85 |
螺纹规格 |
佐观厂家编号 |
适用电缆 外径范围 |
螺纹外径C1 (开孔尺寸) |
螺纹长度 C2 |
最大对角 |
扳手尺寸 |
PG7 |
HSMS.N-FT08-PG7-SS |
4-8 |
12.5 |
8 |
19.6 |
17/18 |
PG9 |
HSMS.N-FT08-PG9-SS |
4-8 |
15.2 |
8 |
19.6 |
18/18 |
PG11 |
HSMS.N-FT10-PG11-SS |
5-10 |
18.6 |
9 |
24.3 |
22/22 |
PG13.5 |
HSMS.N-FT12-PG13.5-SS |
6-12 |
20.4 |
10 |
26.3 |
24/24 |
PG16 |
HSMS.N-FT14-PG16-SS |
10-14 |
22.5 |
10 |
28.9 |
26/26 |
PG19 |
HSMS.N-FT14-PG19-SS |
10-14 |
23.9 |
10 |
31.8 |
28/26 |
PG21 |
HSMS.N-FT18-PG21-SS |
13-18 |
28.3 |
12 |
35.4 |
32/32 |
PG25 |
HSMS.N-FT18-PG25-SS |
13-18 |
29.8 |
12 |
35.4 |
32/32 |
PG29 |
HSMS.N-FT25-PG29-SS |
17-25 |
37 |
13 |
46.6 |
42/40 |
PG36 |
HSMS.N-FT32-PG36-SS |
24-32 |
47 |
14 |
57.5 |
52/50 |
PG42 |
HSMS.N-FT38-PG42-SS |
31-38 |
54 |
14 |
65.2 |
60/60 |
PG48 |
HSMS.N-FT44-PG48-SS |
37-44 |
59.3 |
15 |
83 |
70/65 |
PG63 |
HSMS.N-FT54-PG63-SS |
45-54 |
72 |
16 |
89 |
75/80 | |
