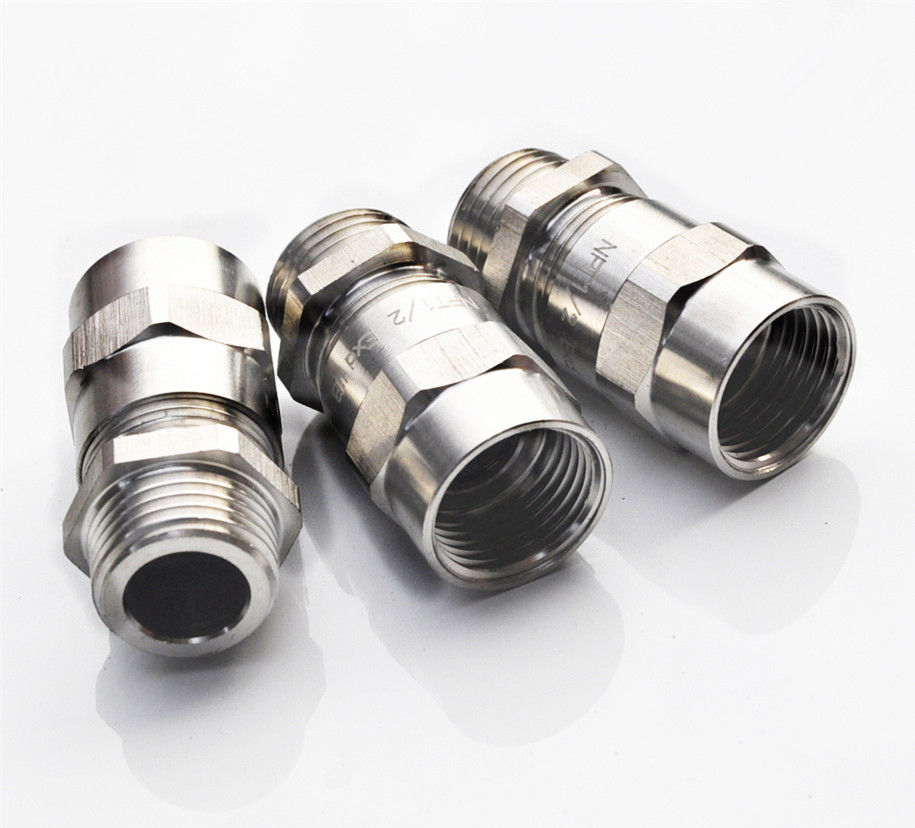

内外螺纹金属格兰头

技术参数
型号：A1F防爆电缆填料函（钢管布线 防爆胶泥密封）
符合标准：GB3836.1 、 GB3836.2
材质：304ss,316,316L不锈钢、黄铜、黄铜镀镍（化学镀）
防护等级：IP66, IP68
防爆等级：Exd IICGb, Exe IICGb/EX tDA21
持续工作温度：-40° to +100°或 -70° to +200°
适用电缆类型：非铠装电缆
密封方法：位移式密封
密封区域：可以对接钢管或防爆挠性管
可选附件：转接头、接地片、密封圈、螺母、菊花垫片、护套
户内、户外用于1区、2区、21区和22区危险区域接管式电缆密封接头，可用于钢管或者挠性管，电缆可以是非铠装电缆，同时在电缆外护层上提供防爆密封和防水防尘密封。

产品型号	外螺纹(M)	内螺纹(F)	电缆范围	内螺纹长度	外螺纹长度	包装数量
HSM-MF-M12-06-SS	M12X1.5	M12X1.5	3-6.8	10	6	100
HSM-MF-M16-08-SS	M16X1.5	M16X1.5	4-8	10	7	100
HSM-MF-M18-10-SS	M18X1.5	M18X1.5	5-10	12	7	100
HSM-MF-M18-07-SS	M18X1.5	M18X1.5	3-7	12	7	100
HSM-MF-M20-12-SS	M20X1.5	M20X1.5	6-12	13	8	100
HSM-MF-M20-14-SS	M20X1.5	M20X1.5	10-14	13	8	100
HSM-MF-M24-14-SS	M24X1.5	M24X1.5	10-14	13	8	50
HSM-MF-M27-16-SS	M27X2.0	M27X2.0	9-16	13	8	50
HSM-MF-M27-18-SS	M27X2.0	M27X2.0	13-18	13	8	50
HSM-MF-M30-18-SS	M30X2.0	M30X2.0	13-18	13	8	50
HSM-MF-M36-25-SS	M36X2.0	M36X2.0	18-25	15	10	25
HSM-MF-M48-32-SS	M48X2.0	M48X2.0	22-32	15	10	25
HSM-MF-M56-38-SS	M56X2.0	M56X2.0	32-38	16	11	20
HSM-MF-M64-44-SS	M64X2.0	M64X2.0	37-44	16	12	20
HSM-MF-M64-52-SS	M64X2.0	M64X2.0	46-52	16	12	10
HSM-MF-M72-52-SS	M72X2.0	M72X2.0	46-52	16	12	10
HSM-MF-M75-52-SS	M75X2.0	M75X2.0	46-52	20	16	5
HSM-MF-M76-52-SS	M76X2.0	M76X2.0	46-52	20	16	5
产品型号	外螺纹	内螺纹	电缆范围	内螺纹长度	外螺纹长度	SW
HSM-MF-M20/G1/2-12-SS	M20X1.5	G1/2	8-12	12	10	24
HSM-MF-M20/G1/2-14-SS	M20X1.5	G1/2	9-14	12	10	26
HSM-MF-M25/G3/4-18-SS	M25X1.5	G3/4	13-18	12	10	32
HSM-MF-M32/G1-25-SS	M32X1.5	G1	18-25	13	11	40
HSM-MF-M40/G1 1/4-30-SS	M40X1.5	G1 1/4	24-30	15	12	48
HSM-MF-M40/G1 1/4-32-SS	M40X1.5	G1 1/4	26-32	15	12	50
HSM-MF-M50/G1 1/2-38-SS	M50X1.5	G1 1/2	31-38	15	12	60
HSM-MF-M63/G2-44-SS	M63X1.5	G2	37-44	15	12	73
HSM-MF-M72/G2 1/2-52-SS	M72X2.0	G2 1/2	42-52	15	12	86
HSM-MF-M78/G3-60-SS	M78X2.0	G3	55-60	15	12	86
HSM-MF-M88/G3-70-SS	M88X2.0	G3	65-70	15	12	100
产品型号	外螺纹	内螺纹	电缆范围	内螺纹长度	外螺纹长度	SW
HSM-MF-NPT1/2/G1/2-12-SS	NPT1/2	G1/2	8-12	12	10	24
HSM-MF-NPT1/2/G1/2-14-SS	NPT1/2	G1/2	9-14	12	10	26
HSM-MF-NPT3/4/G3/4-18-SS	NPT3/4	G3/4	13-18	12	10	32
HSM-MF-NPT1/G1-25-SS	NPT1	G1	18-25	13	11	40
HSM-MF-NPT1 1/4/G1 1/4-30-SS	NPT1 1/4	G1 1/4	24-30	15	12	48
HSM-MF-NPT1 1/4/G1 1/4-32-SS	NPT1 1/4	G1 1/4	26-32	15	12	50
HSM-MF-NPT1 1/2/G1 1/2-38-SS	NPT1 1/2	G1 1/2	31-38	15	12	60
HSM-MF-NPT2/G2-44-SS	NPT2	G2	37-44	15	12	73
HSM-MF-NPT2 1/2/G2 1/2-52-SS	NPT2 1/2	G2 1/2	42-52	15	12	86
HSM-MF-NPT3/G3-60-SS	NPT3	G3	55-60	15	12	86
HSM-MF-NPT3/G3-70-SS	NPT3	G3	65-70	15	12	100
