产品说明

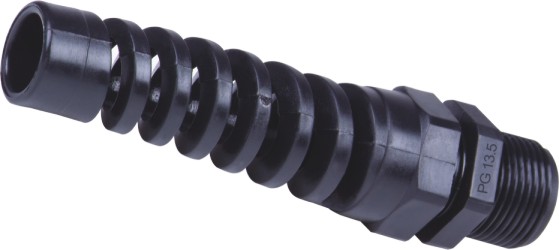

尼龙防折弯电缆格兰头

浏览次数:

   详细介绍

尼龙防折弯电缆格兰头产品特性

夹紧爪与密封件特殊之设计,配合迫紧头装配省时便利,

夹紧电缆范围大,抗拉力特强,

可防水、防尘、防盐、耐酸碱、 酒精、油、脂及一般溶剂。


产品描述

产品材质: A.C.D.F部位采用尼龙制成,B.E部位采用丁腈橡胶制成。

螺纹规格: 公制(Mefric)、德制(PG)、英制(G)

工作温度: 静态:-40℃~+100℃短时可达+120℃,动态:-20℃~+80℃, 短时可达+100℃。

产品颜色: 黑色、灰色、(特殊颜色可定做)。

防护等级: 在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,达到IP68。

使用方法: 塑料电缆防折弯接头是电缆的配套产品,接头可将 电 缆锁紧,另一端可接入设备箱体

上,也可以根据选用螺纹接入进出口为内螺纹的电动设备上

螺纹规格 电缆范围 扳手直径 螺纹直径 螺纹长度 长度
Thread Cable range(mm) Wrench size (mm) Thread OD. C1(mm) Thread length C2 (mm) H (mm)
M12×1.5 3-6.5 16 12 8 65
M16×1.5 4-8 19 16 8 70
M18×1.5 5-10 22 18 8 78
M20×1.5 6-12 24 20 9 90
M22×1.5 10-14 27 22 10 100
M25×1.5 13-18 33 25 10 112
M27×1.5 13-18 33 27 10 112

德制螺纹 电缆范围 扳手直径 螺纹直径 螺纹长度 长度
PG cable range(mm) Wrench size Thread OD.C1 Thread length C2 H (mm)
PG7 3.5-6 16 12 8 65
PG9 4-8 19 15 8 70
PG11 5-10 22 18 8 78
PG13.5 6-12 24 20 10 90
PG16 10-14 27 22 10 100
PG19 12-15 33 24 10 112
PG21 13-18 33 28 10 112
