金属耐扭式防折弯电缆固定头

螺牙规格 : 公制牙(Metric / EN50262)、德制牙ＰＧ、英制牙Ｇ(PF)及NPT牙（不附螺帽A部分）。

产品说明 : 本款智慧的延伸A型技术的夹紧圈,将其延长从而得到一种类似套管的保护效果,不仅能够得到防水抗拉的效 果,亦成功地完成防止电线过度弯曲的危险角度,镀镍的材质能抗腐蚀、耐酸碱。此种全新概念的新接头能够充分地被应用到所有的出线领域上。

防护等级 ：在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，达到IP68-5Bar

工作温度 ：-40℃至100℃（常时）

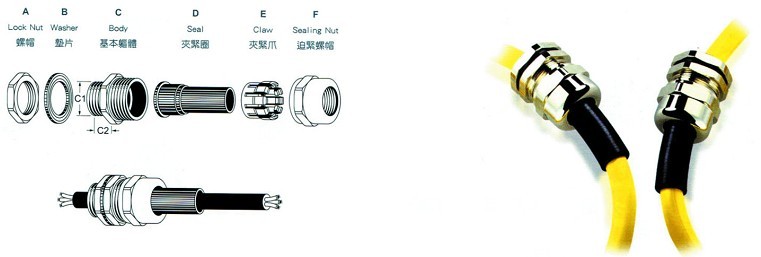

材    质 : A.C.F 部分以高级铜合金镀镍制成,E 部分采用 UL 认可之尼龙 PA66 制成，B及D部分采用标准 EPDM 户外耐候橡胶制成。

订 货 号 : M16-06P等。

螺牙规格		订货号	电缆外径	螺纹外径	螺纹长度	扳手径	包 装
			mm	C1 mm	C2 mm	A & F  mm	pcs
M	M12 * 1.5	ZGM12-05P	5.3 ~ 3	12	8	17 / 17	20
		ZGM12-08P	7.8 ~ 4.5	12	8	17 / 17	20
	M16 * 1.5	ZGM16-06P	7 ~ 4	16	9	22 / 22	10
		ZGM16-10P	10 ~ 6	16	9	22 / 22	10
	M20 * 1.5	ZGM20-10P	11 ~ 7	20	9.5	26 / 26	10
		ZGM20-14P	14 ~ 8	20	9.5	26 / 26	10
	M25 * 1.5	ZGM25-16P	16 ~ 12	25	12	32 / 32	10
		ZGM25-18P	18 ~ 14	25	12	32 / 32	10
	M32 * 1.5	ZGM32-22P	22 ~ 16	32	12.5	41 / 41	5
		ZGM32-25P	25 ~ 18	32	12.5	41 / 41	5
	M40 * 1.5	ZGM40-28P	28 ~ 20	40	15	50 / 50	5
		ZGM40-33P	33 ~ 23	40	15	50 / 50	5
PG	PG7	ZGPG7-05P	5.3 ~ 3	12.5	8	17 / 17	20
		ZGPG7-08P	7.8 ~ 4.5	12.5	8	17 / 17	20
	PG11	ZGPG11-06P	7 ~ 4	18.6	9	22 / 22	10
		ZGPG11-10P	10 ~ 6	18.6	9	22 / 22	10
	PG16	ZGPG16-10P	11 ~ 7	22.5	9.5	26 / 26	10
		ZGPG16-14P	14 ~ 9	22.5	9.5	26 / 26	10
	PG21	ZGPG21-16P	16 ~ 12	28.3	12	32 / 32	10
		ZGPG21-18P	18 ~ 14	28.3	12	32 / 32	10
G(PF)	G(PF) 1/4	ZGG1/4-05P	5.3 ~  3	13.15	8	17 / 17	20
		ZGG1/4-08P	7.8 ~ 4.5	13.15	8	17 / 17	20
	G(PF) 3/8	ZGG3/8-06P	7 ~ 4	16.66	9	22 / 22	20
		ZGG3/8-10P	10 ~ 6	16.66	9	22 / 22	20
	G(PF) 1/2	ZGG1/2-10P	11 ~ 7	20.95	9.5	26 / 26	10
		ZGG1/2-14P	14 ~ 9	20.95	9.5	26 / 26	10
	G(PF) 3/4	ZGG3/4-16P	16 ~ 12	26.44	12	32 / 32	10
		ZGG3/4-18P	18 ~ 14	26.44	12	32 / 32	10
NPT	NPT 3/8	ZGNPT3/8-06P	7 ~ 4	17.05	13	F:22	20
		ZGNPT3/8-10P	10 ~ 6	17.05	13	F:22	20
	NPT 1/2	ZGNPT1/2-10P	11 ~ 7	21.22	13	F:26	10
		ZGNPT1/2-14P	14 ~ 9	21.22	13	F:26	10
	NPT 3/4	ZGNPT3/4-16P	16 ~ 12	26.56	14	F:32	10
		ZGNPT3/4-18P	18 ~ 14	26.56	14	F:32	10
