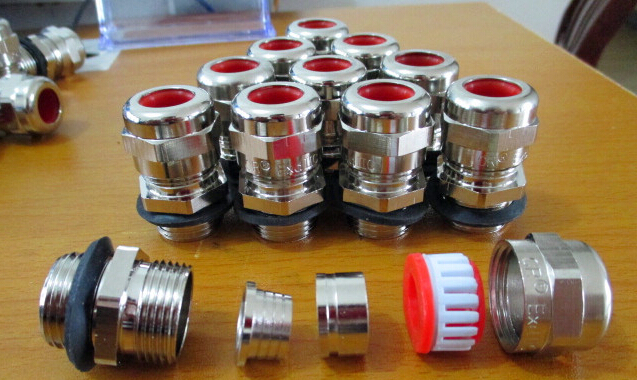

金属铠装电缆填料函

1 、防爆要求

a）ExdⅡGB /IP68/ROSH/CE

b）在爆炸性气体环境满足隔爆，增安双重认证，爆炸性粉尘环境可满足粉尘防爆。

C）对电气设备具有“高”的保护级别

2 、材料特性

a)、金属材料：

产品采用黄铜 HPb59-1，表面做 6-8μm，我司做 96小时的过程酸碱铜加速盐雾腐蚀测试，测试防腐等级达到 6级，能够长期使用在海上、矿井、石化等场所，满足户外防 WF2的强腐蚀型；

同时提供海工黄铜 HSn62-1，不锈钢 304、316、316L，多适合于甲板、海洋等高耐腐蚀的场合。

b)、密封件材料；

密封材料采用高聚合硅橡胶，能够抵御零下  50度的严寒，而不失去产品性能特性，更是能够在高温老化及紫外氧化下长期使用；

3 、防护等级

a) 、 同时满足 IP66/IP68的防护要求；

b）、我司过程测试为 0.3-0.5Mp的水压测试一周无漏水；

4 、温度范围

a) 、使用温度-50℃  - +130℃；

b)、可以根据特殊需求，定制耐超过温 300℃及极耐油污密封件；

5 、应用特性

a)、高危场所下保持其固有的机械特性；

b)、针对铠装电缆设计，不论是钢丝铠、编织铠、夹套铠都能快速安装；

c)、适用于重载场所，高密封、高抗拉，单层密封，有效提供产品使用寿命提供单层防水防尘密封尤其适用于

配合使用 PVC护套、锯齿垫片、接线柱，能够更好的提高该产品的使用性能；

6 、功能特性

a)、实现快速有效的紧固及密封；

b)、适用于先铠夹紧后密封，使得防爆性能更加优越；

c)、多使用于防爆设备、马达、电气箱体，其单层紧固密封，单层铠甲夹紧，更具备较高承载力及高密封性能；

螺纹规格	产品型号	电缆卡口范围	螺纹外径	螺纹长度	六角尺寸
		Φ（mm）	mm	mm	对边	对角
M20*1.5	ZG-KZEX14-M20	8-14	20	10	24	28
	ZG-KZEX16-M20	10-16	20	10	24	28
	ZG-KZEX18-M20	13-18	20	10	24	28
M25*1.5	ZG-KZEX21-M25	15-21	25	12	36	42
	ZG-KZEX24-M25	17-24	25	12	40	47
M32*1.5	ZG-KZEX28-M32	20-28	32	12	46	53
	ZG-KZEX32-M32	23-32	32	12	46	53
M40*1.5	ZG-KZEX35-M40	26-35	40	15	55	64
	ZG-KZEX38-M40	31-38	40	15	55	64
M50*1.5	ZG-KZEX41-M50	34-41	50	15	65	75
	ZG-KZEX44-M50	37-44	50	15	65	75
M63*1.5	ZG-KZEX50-M63	40-50	63	15	80	92
	ZG-KZEX55-M63	43-55	63	15	80	92
M75*1.5	ZG-KZEX63-M75	50-63	75	18	96	111
	ZG-KZEX68-M75	54-68	75	18	96	111
M87*1.5	ZG-KZEX72-M87	62-72	87	18	114	134
	ZG-KZEX79-M87	67-79	87	18	114	134
M100*1.5	ZG-KZEX89-M100	78-89	100	20	128	148
	ZG-KZEX104-M100	88-104	100	20	138	148
G1/2	ZG-KZEX14-G1/2	8-14	21	10	24	28
	ZG-KZEX16-G1/2	10-16	21	10	24	28
	ZG-KZEX18-G1/2	13-18	21	10	24	28
G3/4	ZG-KZEX21-G3/4	15-21	26	12	36	42
	ZG-KZEX24-G3/4	17-24	26	12	40	47
G1	ZG-KZEX28-G1	20-28	33	12	46	53
	ZG-KZEX32-G1	23-32	33	12	46	53
G1-1/4	ZG-KZEX35-G1-1/4	26-35	42	15	55	64
	ZG-KZEX38-G1-1/4	31-38	42	15	55	64
G1-1/2	ZG-KZEX41-G1-1/2	34-41	48	15	65	75
	ZG-KZEX44-G1-1/2	37-44	48	15	65	75
G2	ZG-KZEX50-G2	40-50	60	15	80	92
	ZG-KZEX55-G2	43-55	60	15	80	92
G2-1/2	ZG-KZEX63-G2-1/2	50-63	76	18	96	111
	ZG-KZEX68-G2-1/2	54-68	76	18	96	111
NPT1/2	ZG-KZEX14-NPT1/2	8-14	21	10	24	28
	ZG-KZEX16-NPT1/2	10-16	21	10	24	28
	ZG-KZEX18-NPT1/2	13-18	21	10	24	28
G3/4	ZG-KZEX21-NPT3/4	15-21	26	12	36	42
	ZG-KZEX24-NPT3/4	17-24	26	12	40	47
G1	ZG-KZEX28-NPT1	20-28	33	12	46	53
	ZG-KZEX32-NPT1	23-32	33	12	46	53
G1-1/4	ZG-KZEX35-NPT1-1/4	26-35	42	15	55	64
	ZG-KZEX38-NPT1-1/4	31-38	42	15	55	64
G1-1/2	ZG-KZEX41-NPT1-1/2	34-41	48	15	65	75
	ZG-KZEX44-NPT1-1/2	37-44	48	15	65	75
G2	ZG-KZEX50-NPT2	40-50	60	15	80	92
	ZG-KZEX55-NPT2	43-55	60	15	80	92
G2-1/2	ZG-KZEX63-NPT2-1/2	50-63	76	18	96	111
	ZG-KZEX68-NPT2-1/2	54-68	76	18	96	111

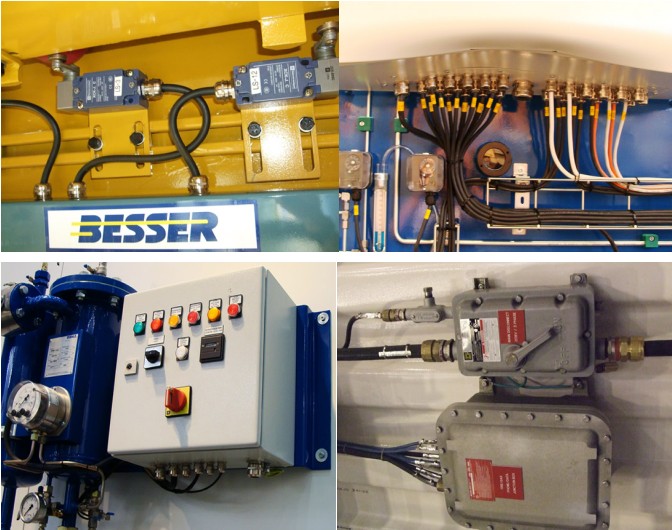

产品应用：
