产品说明

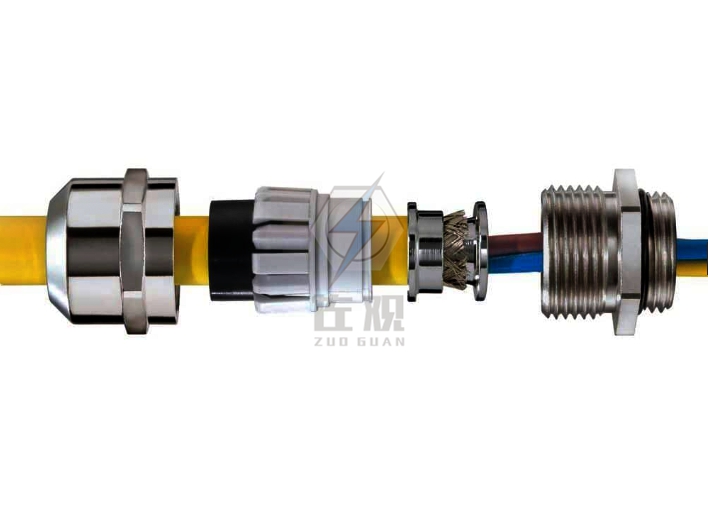

单密封铠装电缆密封接头

浏览次数:

   详细介绍

1 、防爆要求

aExdGB /IP68/ROSH/CE

b在爆炸性气体环境满足隔爆,增安双重认证,爆炸性粉尘环境可满足粉尘防爆。

C对电气设备具有“高”的保护级别

2 、材料特性

a)、金属材料:

产品采用黄铜 HPb59-1,表面做 6-8μm,我司做 96小时的过程酸碱铜加速盐雾腐蚀测试,测试防腐等级达到 6级,能够长期使用在海上、矿井、石化等场所,满足户外防 WF2的强腐蚀型;

同时提供海工黄铜 HSn62-1,不锈钢 304316316L,多适合于甲板、海洋等高耐腐蚀的场合。

b)、密封件材料;

密封材料采用高聚合硅橡胶,能够抵御零下  50度的严寒,而不失去产品性能特性,更是能够在高温老化及紫外氧化下长期使用;

3 、防护等级

a) 、 同时满足 IP66/IP68的防护要求;

b)、我司过程测试为 0.3-0.5Mp的水压测试一周无漏水;

4 、温度范围

a) 、使用温度-50℃  - +130℃;

b)、可以根据特殊需求,定制耐超过温 300℃及极耐油污密封件;

5 、应用特性

a)、高危场所下保持其固有的机械特性;

b)、针对铠装电缆设计,不论是钢丝铠、编织铠、夹套铠都能快速安装;

c)、适用于重载场所,高密封、高抗拉,单层密封,有效提供产品使用寿命提供单层防水防尘密封尤其适用于

配合使用 PVC护套、锯齿垫片、接线柱,能够更好的提高该产品的使用性能;

6 、功能特性

a)、实现快速有效的紧固及密封;

b)、适用于先铠夹紧后密封,使得防爆性能更加优越;

c)、多使用于防爆设备、马达、电气箱体,其单层紧固密封,单层铠甲夹紧,更具备较高承载力及高密封性能;

产品应用:

型号规格 螺纹尺寸 适用电缆范围 铠装/编织 L GL 六角尺寸
公制M 英制/美制 mm 1 2 总长 螺纹长度 对边 对角
HSK-KZEX-1Ka M20*1.5 1/2” Φ5.0-Φ8.0 0.9/1.25 0/0.7 30 15 24 28
HSK-KZEX-1Kb M20*1.5 1/2” Φ6.0-Φ10 0.9/1.25 0/0.7 30 15 24 28
HSK-KZEX-1K M20*1.5 1/2” Φ9.0-Φ14 0.9/1.25 0/0.7 30 15 24 28
HSK-KZEX-2K M20*1.5 1/2” Φ13-Φ18 0.9/1.25 0/0.7 32 15 30 35
HSK-KZEX-3Ka M25*1.5 3/4”  Φ15-Φ21 1.25/1.6 0/0.7 35 15 36 42
HSK-KZEX-3K M25*1.5 3/4”  Φ17-Φ24 1.25/1.6 0/0.7 35 15 40 47
HSK-KZEX-4Ka M32*1.5 1”  Φ20-Φ28 1.6/2.0 0.6/1.2 39 15 46 53
HSK-KZEX-4K M32*1.5 1”  Φ23-Φ32 1.6/2.0 0.6/1.2 39 15 46 53
HSK-KZEX-5Ka M40*1.5 1-1/4” Φ26-Φ35 1.6/2.0 0.6/1.2 43 15 55 64
HSK-KZEX-5K M40*1.5 1-1/4” Φ31-Φ38 1.6/2.0 0.6/1.2 43 15 55 64
HSK-KZEX-6Ka M50*1.5 1-1/2”  Φ34-Φ41 1.6/2.0 0.6/1.2 48 15 65 75
HSK-KZEX-6K M50*1.5 1-1/2” Φ37-Φ44 1.8/2.5 0.6/1.2 48 15 65 75
HSK-KZEX-7Ka M63*1.5 2” Φ40-Φ50 1.8/2.5 0.6/1.2 53 16 80 92
HSK-KZEX-7K M63*1.5 2”  Φ43-Φ55 1.8/2.5 0.6/1.2 53 16 80 92
HSK-KZEX-8Ka M75*1.5 2-1/2”  Φ50-Φ63 1.8/2.5 1.0/1.5 58 16 96 111
HSK-KZEX-8K M75*1.5 2-1/2”  Φ54-Φ68 1.8/2.5 1.0/1.5 58 16 96 111
HSK-KZEX-9Ka M87*1.5 3”  Φ62-Φ72 1.8/2.5 1.0/1.5 64 18 114 134
HSK-KZEX-9K M87*1.5 3”  Φ67-Φ79 1.8/2.5 1.0/1.5 64 18 114 134
HSK-KZEX-10Ka M100*1.5 4” Φ78-Φ89 1.8/2.5 1.0/1.5 70 18 128 148
HSK-KZEX-10K M100*1.5 4” Φ88-Φ104.5 1.8/2.5 1.0/1.5 70 18 138 148
